Выключатель дифференциального тока ВД1-63 (УЗО)

При правильной установке инфракрасного отопления на потолке пленочные электронагреватели должны занимать 70–75 % от общей отапливаемой площади. Это означает, что на потолке будет размещено достаточно большое количество токоведущих частей электронагревателей. Они хорошо изолированы и вполне безопасны, однако защиту от случайных повреждений и нарушения изоляции предусмотреть необходимо.

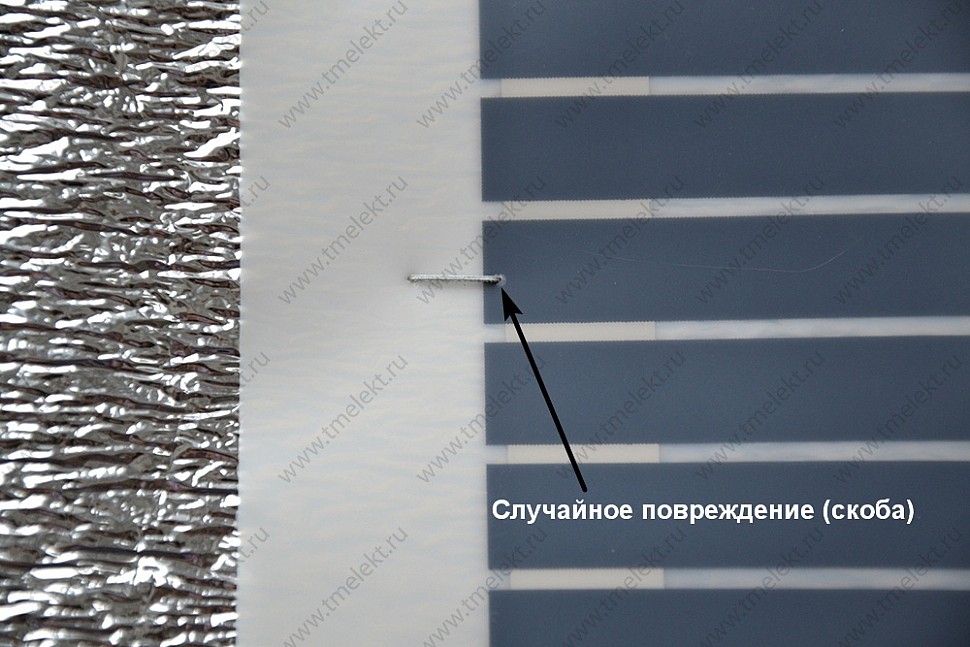

Если этого не сделать, то не исключены проблемы. К примеру, изоляция может быть непреднамеренно нарушена в ходе монтажных работ по установке системы отопления: прокол резистива саморезом, монтажной скобой, инструментом и т. п.

Еще более вероятными могут быть случайные повреждения изоляции при отделочных работах, когда устанавливается чистовой потолок: аналогичные проколы, прижатие резистива подвесом элемента потолка.

На качество работы пленочных материалов такие повреждения кардинально не повлияют, поскольку это предусмотрено их конструкцией. Но пожарная ситуация при нарушении изоляции вполне может возникнуть. При неизбежной утечке дифференциального тока изоляция может начать плавиться, в дальнейшем не исключено возгорание в местах повреждений и утечки тока.

Обезопасить помещения от таких неприятных ситуаций очень легко. Достаточно в системе греющего потолка использовать автоматический выключатель дифференциального тока. Устройство типа ВД1-63 (УЗО) отключает дифференциальный ток, превышающий 300 mA.

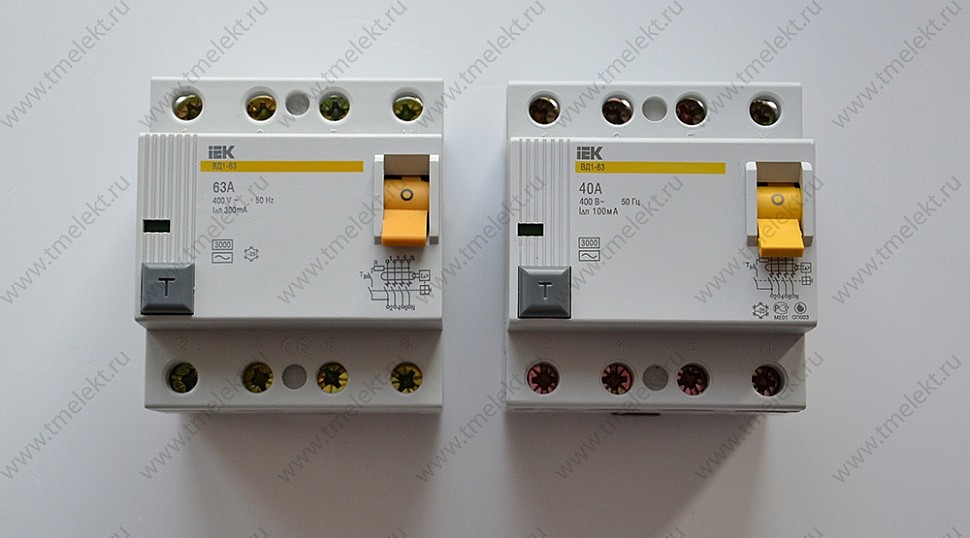

Для различного типа сетей используются разные выключатели. В однофазных сетях – двухполюсные устройства, в трехфазных – четырехполюсные выключатели дифференциального тока. На примере четырехполюсного выключателя ВД1-63 (УЗО) мы рассмотрим принцип функционирования и основные технические параметры выключателей дифференциального тока.

Основные характеристики, назначение и параметры ВД1-63 (УЗО)

Выключатель типа ВД1-63 (УЗО) торговой марки IEK является электромеханическим аппаратом, предназначенным для обнаружения дифференциальных токов, сравнения их параметров с показателем отключающего тока – и отключения электрической цепи, если параметры дифференциального тока превышают контрольную величину.

Выключатель дифференциальный ВД1-63 (УЗО) предназначен для предотвращения пожаров, возникающих вследствие утечки остаточного (дифференциального) тока при повреждении токоведущих частей и/или их изоляции. Для системы отопления «греющий потолок» необходимо устанавливать ВД1-63 (УЗО), который имеет номинальный отключающий дифференциальный ток IΔn, равный 100 или 300 мА.
Выключатель используется для:

• защиты людей от поражения током при прикосновении к токоведущим частям электроприборов;
• защиты при косвенных прикосновениях в случае повреждения изоляции;
• защиты от пожаров;
• обеспечения дополнительной безопасности при поломках других защитных устройств.

Схема подключения ВД1-63 (УЗО)

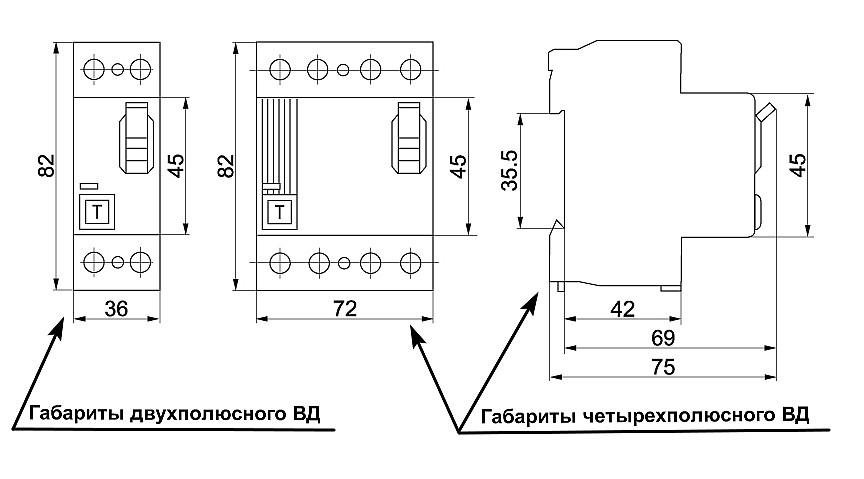

Выключатель дифференциальный ВД1-63 (УЗО) рассчитан на длительную непрерывную работу в течение не менее 15 лет. Он предназначен для функционирования при рабочем напряжении 230/400 B (в зависимости от типа исполнения), номинальной частоте 50 Гц и номинальной силе тока 16, 25, 32, 40, 50, 63, 80, 100 А. Максимальное сечение проводов ввода / вывода – 50 мм², износостойкость (цикл В-О) механическая – не менее 10 000, износостойкость электрическая – не менее 4 000 циклов. Степень защиты – IP20 (ГОСТ 14254). Схема подключения ВД1-63 (УЗО) представлена ниже:

Выключатель дифференциальный ВД1-63 (УЗО) не имеет защиты от короткого замыкания и токов перегрузки. Поэтому при его установке обязательно наличие предохранителя или автоматического выключателя с меньшим или равным номинальным током. При обрыве нулевого провода работоспособность выключателя сохраняется.

Принцип работы ВД1-63 (УЗО) в системе отопления «греющий потолок»

При нормальной работе системы магнитные потоки компенсируют друг друга, поэтому результирующий поток равняется нулю. Якорь дифференциального реле прижат к ярму, где удерживается магнитом. При появлении дифференциального тока, превышающего заданное значение (уставку), возникает магнитный поток в обмотке расцепителя, который отрывает якорь от ярма. В этом случае срабатывает механизм расцепления, силовые контакты размыкаются, ВД1-63 отключает нагрузку от сети.

Каждый дифференциальный выключатель оснащается устройством контроля (кнопка «Тест»). При запуске устройства эксплуатационного контроля происходит имитация появления превышающего номинальное значение дифференциального тока. Это позволяет убедиться в корректности работы электромеханического аппарата ВД1-63 (УЗО).

Если нажать кнопку «Тест» на подключенном к сети устройстве, то оно должно сработать, о чем свидетельствует красный сектор в окне визуального контроля, который указывает на отключение контактов системы. Мгновенное срабатывание устройства подтверждает его работоспособность. При необходимости переведите рукоятку управления в положение «I» – «Вкл». Использование кнопки «Тест» в ходе первоначального запуска отопительной системы позволяет убедиться в ее нормальном функционировании и правильном подключении. Если выключатель не срабатывает, значит, система отопления работает корректно.

При проектировании и установке инфракрасных систем отопления типа «греющий потолок» наша компания обязательно предусматривает установку дифференциальных выключателей. Для этого мы рекомендуем использовать выключатель дифференциальный ВД1-63 (УЗО) с номинальным отключающим показателем дифференциального тока 100 mA или 300 mA.

Если вы не имеете опыта самостоятельного монтажа защитной аппаратуры, то компания «Тёплый Мир Электро» настоятельно рекомендует приглашать для работ в силовом электрическом щите только квалифицированных специалистов.
