Инфракрасная сушка древесины УКЛС
Инфракрасная сушка древесины УКЛС – разработка ТМК «Тёплый Мир Электро». Комплект оборудования для сушки мягких и твердых пород древесины (сосна, ель, кедр, пихта, липа, ольха, осина, лиственница, дуб, береза, бук, ясень и др.). Сушка до столярной влажности 6–8 %.
Сушилка рассчитана на пиломатериалы толщиной до 150 мм: обрезная и необрезная доска, брусок, брус. Минимальная комплектация сушки – 2,5 куб. м, максимальная – 100 куб. м пиломатериала.
За счет большой площади нагревателей и автоматического процесса сушки обеспечивается равномерный прогрев древесины. Конечная влажность материала в любом месте штабеля будет одинаковой.
Комплекты для сушки не требуют специальной камеры. Для установки подойдет практически любое помещение (гараж, столярный цех, ангар, ж/д контейнер и т. п.).
Описание комплектации и характеристики сушки древесины УКЛС
В сушилке для древесины используется специальный пленочный электронагреватель, который имеет двухсторонний тепловой поток (греет в обе стороны). Удельная мощность нагревателя – 360-380 Вт на 1 кв. м, работает от напряжения 380 В. Максимальная температура нагрева поверхности нагревателя – при работе +75 °С.
По инструкции из брусков сечением 25 x 50 мм собираются деревянные рамки размером 2,3 x 3,0 м (бруски не входят в комплектацию). На каждую рамку крепится 4 шт. нагревателя (размеры нагревателя 0,5 x 3,0 м).
Высота рамки в сборе – 75 мм (три бруска по 25 мм). Нагреватель крепится на второй брусок и в готовой рамке находится посередине, не испытывая механических воздействий от пиломатериала.

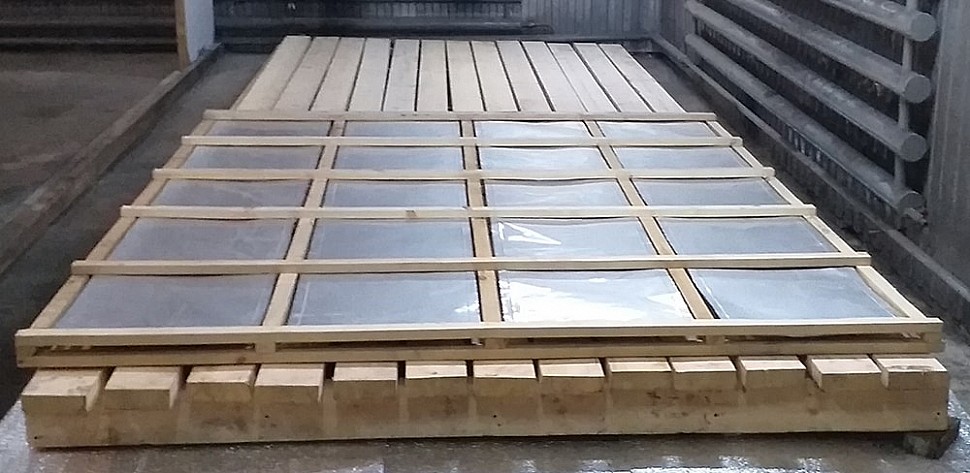

По согласованию с клиентом можем изготовить индивидуальные рамки для сушилки УКЛС. Ширина и длина рамки может изменяться в зависимости от количества и длины нагревателей. На изображении ниже представлена рамка размером 1,76 x 4,2 м с 3-мя нагревателями (индивидуальный спецзаказ).
На фото ниже штабель в сборе (индивидуальный спецзаказ на ширину и длину рамок).
| Таблица № 1. Информация по количеству нагревателей и деревянных рамок в разной комплектации УКЛС. | ||||
| Комплектация УКЛС | Кол-во нагревателей (0,5 x 3,0 м) | Кол-во деревянных рамок с нагревателями | Габаритные размеры деревянной рамки (ширина x длина) | Max объем пиломатериала в штабелях |
| УКЛС - 2,5 куб.м | 12 шт | 4 шт | 1,76 x 3,0 м | 2,5 куб.м |
| УКЛС - 5 куб.м | 24 шт | 6 шт | 2,3 x 3,0 м | 5 куб.м |
| УКЛС - 10 куб.м | 48 шт | 12 шт | 2,3 x 3,0 м | 10 куб.м |
| УКЛС - 20 куб.м | 96 шт | 24 шт | 2,3 x 3,0 м | 20 куб.м |
| УКЛС - 30 куб.м | 144 шт | 36 шт | 2,3 x 3,0 м | 30 куб.м |
| УКЛС - 40 куб.м | 192 шт | 48 шт | 2,3 x 3,0 м | 40 куб.м |
| УКЛС - 50 куб.м | 240 шт | 60 шт | 2,3 x 3,0 м | 50 куб.м |
| УКЛС - 60 куб.м | 288 шт | 72 шт | 2,3 x 3,0 м | 60 куб.м |
| УКЛС - 70 куб.м | 336 шт | 84 шт | 2,3 x 3,0 м | 70 куб.м |
| УКЛС - 80 куб.м | 384 шт | 96 шт | 2,3 x 3,0 м | 80 куб.м |
| УКЛС - 90 куб.м | 432 шт | 108 шт | 2,3 x 3,0 м | 90 куб.м |
| УКЛС - 100 куб.м | 480 шт | 120 шт | 2,3 x 3,0 м | 100 куб.м |
Готовые рамки с нагревателями в штабеле располагаются друг за другом в длину либо в ширину. Это позволяет сушить пиломатериал длиной 2, 3, 4, 6 метров. При сборке древесины в штабель соблюдается следующее условие: над каждой рамкой допускается слой древесины толщиной не более 150 мм без учета прокладок.
Пример: на первую рамку укладывается слой пиломатериала толщиной 50 мм, далее через прокладки укладывается еще 2 ряда древесины толщиной по 50 мм. Следующие рамки собираются в штабели по аналогии. Рамки в штабеле играют роль прокладок.
Каждая рамка имеет собственный выход кабеля с разъемом для подключения к силовой аппаратуре – электрический силовой щит.
В комплект входит пульт управления и автоматики (ПУА). ПУА позволяет контролировать работу сушки древесины УКЛС, автоматически поддерживая заданную температуру нагрева пиломатериалов, а также управляет вентиляцией, удаляя насыщенный влагой воздух из помещения. Пульт позволяет выбирать соответствующий температурный режим сушки, который зависит от породы древесины.
К ПУА подключаются два датчика:
Датчик температуры для контроля прогрева тела древесины.
Датчик влажности воздуха в помещении сушки.
Электротехнические характеристики комплектов УКЛС
| Таблица № 2. Электротехнические характеристики комплектов УКЛС. | |||
| Комплектация УКЛС | Напряжение (номинальное) U | Установленная мощность нагревателей |
Ток нагрузки Iн (номинальный) |
| УКЛС - 2,5 куб.м | 220 В* или 3 x 380 В | 6,5 кВт | 10 А |
| УКЛС - 5 куб.м | 3 x 380 В | 13 кВт | 20 А |
| УКЛС - 10 куб.м | 3 x 380 В | 26 кВт | 40 А |
| УКЛС - 20 куб.м | 3 x 380 В | 52 кВт | 80 А |
| УКЛС - 30 куб.м | 3 x 380 В | 78 кВт | 120 А |
| УКЛС - 40 куб.м | 3 x 380 В | 104 кВт | 160 А |
| УКЛС - 50 куб.м | 3 x 380 В | 130 кВт | 200 А |
| УКЛС - 60 куб.м | 3 x 380 В | 156 кВт | 240 А |
| УКЛС - 70 куб.м | 3 x 380 В | 182 кВт | 280 А |
| УКЛС - 80 куб.м | 3 x 380 В | 208 кВт | 320 А |
| УКЛС - 90 куб.м | 3 x 380 В | 234 кВт | 360 А |
| УКЛС - 100 куб.м | 3 x 380 В | 260 кВт | 400 А |
* Нагреватели в УКЛС на 2,5 куб. м по спецзаказу можем скомплектовать на 220 вольт.
Расход электроэнергии и цикл сушки
Инфракрасная сушка для древесины УКЛС позволяет сушить мягкие и твердые породы древесины с разницей в настройке температурных параметров прогрева тела древесины. Для мягких пород температурная уставка составляет 42–44 °С, для твердых пород – 33–35 °С. Настройки по температуре прогрева самостоятельно выставляются в ПУА.
Расход электроэнергии будет зависеть от:
- породы древесины, твёрдости (мягкая или твердая);
- начальной влажности;
- конечной влажности.
| Таблица № 3. Расход электроэнергии и цикл сушки древесины разных пород. В таблице рассмотрен пример для свежепиленного материала. | |||
| Твёрдость древесины | Расход электроэнергии при сушке до столярной влажности 6–8 % | Цикл сушки | |
| Мягкая порода | 250-350 кВт*ч на 1 куб. м древесины | 6 - 7 дней | |
| Твердая порода | 350-500 кВт*ч на 1 куб. м древесины | 21 - 28 дней | |
| Твёрдость древесины | Расход электроэнергии при сушке до транспортной влажности 14–18 % | Цикл сушки | |
| Мягкая порода | 150-200 кВт*ч на 1 куб. м древесины | 3 - 4 дня | |
| Твердая порода | 200-250 кВт*ч на 1 куб. м древесины | 12 - 16 дней | |
Чтобы высушить 5 куб. м пиломатериала мягкой породы (сосна) до столярной влажности 6–8 %, необходимо затратить: 5 куб. м x 300 кВт*ч = 1500 кВт*ч. Цикл сушки – 7 дней.
Требования к установке комплектов УКЛС
Инфракрасный способ сушки древесины УКЛС имеет несколько важных требований, которые необходимо выполнить.
- Внутренний объем помещения обязательно должен превышать объем пиломатериалов в штабеле минимум в 5–7 раз. К примеру, вы уложили древесину в штабель (длина x ширина x высота): 3 х 2,3 х 2 м (5 куб. м древесины). В этом случае помещение должно иметь внутренние размеры минимум 4 х 3 х 3 м (36 куб. м). Это необходимо для соблюдения разницы температур древесины внутри штабеля и воздуха вокруг него. Разница должна быть не менее 7–10 °С, что обеспечивает эффективное испарение влаги из теплой древесины в более холодный воздух. Если температурная уставка тела древесины выставлена на +42 °С, то температура воздуха в помещении должна быть не выше +35 °С.
- Помещение, в котором производится сушка древесины в зимний период, должно обладать хорошей теплоизоляцией или отапливаться до плюс 10–12 °С. К примеру, это может быть сборный модульный бокс, утепленный вкруговую утеплителем толщиной 50–100 мм. При надежной теплоизоляции мощности прогрева УКЛС достаточно для обеспечения оптимального режима сушки.
- Необходимо установить вытяжной вентилятор (в комплект не входит) для удаления влажного воздуха из помещения в процессе сушки. Производительность вытяжного вентилятора подбирается в зависимости от внутреннего объема помещения. Пример: объем помещения 60 куб. м, производительность вентилятора – 180 куб. м/час. Вентилятор устанавливается ближе к потолку помещения.
Преимущества использования инфракрасной сушки УКЛС
- Мобильная сушка древесины для разных пород твердости (мягкие и твердые породы).
- Размеры комплекта позволяют сушить пиломатериал длиной 2, 3, 4, 6 м, толщиной до 150 мм.
- Сушка древесины до столярной влажности 6–8 %.
- Автоматический режим работы.
- Равномерный прогрев древесины по всему объему штабеля.
- Минимальное коробление и растрескивание пиломатериала.
- Не требует специальной камеры (подойдет цех, ангар, бокс, гараж, контейнер и т. п.).
- Энергосбережение – для получения влажности сосны на уровне 16–20 % требуется втрое меньше энергии (200 кВт*ч/куб. м), чем при конвективной сушке.
- Возможное увеличение объемов сушки при наличии достаточной электрической мощности в сети.
Что входит в комплект УКЛС
- Пленочные электронагреватели по количеству в зависимости от комплектации.
- Пульт управления и автоматики (ПУА).
- Силовой электрический щит.
- Электрические провода.
- Силовые переносные разъемы (розетки и вилки).
- Соединители ОВ-1.
- Датчик относительной влажности воздуха.
- Датчик температуры тела древесины.
- Техническая документация по сборке и настройке УКЛС.
- Гарантийный талон на комплект оборудования (1 год).
Что не входит в комплект УКЛС
- Деревянные бруски 25 x 50 мм.
- Кабельные каналы 25 x 25 x 2000 мм (1 кабельный канал на 1 рамку с нагревателями).
- Вытяжной вентилятор.
- Саморезы по дереву.
Бесплатная доставка УКЛС по России ТК «Деловые Линии»
При заказе любого комплекта УКЛС от 2,5 до 100 куб. м доставка по России бесплатная. Доставку осуществляем ТК «Деловые Линии» до терминала в вашем городе. На сайте транспортной компании можно ознакомиться со списком городов.
Стоимость комплектов УКЛС
| Таблица № 4. Стоимость комплектов УКЛС и габаритные размеры в упаковке при транспортировке. | ||
| Комплектация УКЛС | Цена | Габаритные размеры УКЛС в упаковке (вес / объем) |
| УКЛС - 2,5 куб.м | 137 250 ₽ — Купить | 18 кг / 0,1 куб.м |
| УКЛС - 5 куб.м | 218 500 ₽ — Купить | 35 кг / 0,1 куб.м |
| УКЛС - 10 куб.м | 381 000 ₽ — Купить | 60 кг / 0,3 куб.м |
| УКЛС - 20 куб.м | 762 000 ₽ — Купить | 120 кг / 0,6 куб.м |
| УКЛС - 30 куб.м | 1 143 000 ₽ — Купить | 180 кг / 0,9 куб.м |
| УКЛС - 40 куб.м | 1 524 000 ₽ — Купить | 240 кг / 1,2 куб.м |
| УКЛС - 50 куб.м | 1 905 000 ₽ — Купить | 300 кг / 1,5 куб.м |
| УКЛС - 60 куб.м | 2 286 000 ₽ — Купить | 360 кг / 1,8 куб.м |
| УКЛС - 70 куб.м | 2 667 000 ₽ — Купить | 420 кг / 2,1 куб.м |
| УКЛС - 80 куб.м | 3 048 000 ₽ — Купить | 480 кг / 2,4 куб.м |
| УКЛС - 90 куб.м | 3 429 000 ₽ — Купить | 540 кг / 2,7 куб.м |
| УКЛС - 100 куб.м | 3 810 000 ₽ — Купить | 600 кг / 3,0 куб.м |
Как купить сушилку для древесины УКЛС?
Работаем с физическими и юридическими лицами. Для оформления заявки предоставьте следующие данные: ФИО, номер телефона, город доставки, реквизиты организации, если плательщик ИП или ООО.
Заказы принимаем:
- Через форму на сайте: «Прием заявки».
- В интернет-магазине.
- По e-mail: inbox@tmelekt.ru.
- По телефону: +7 343 346-54-75 или +7 800 511-91-33 (бесплатно по РФ).
- Лично в офисе компании по адресу: г. Екатеринбург, Челябинский тракт 25 км, 1, офис 306.
Сушка древесины в инфракрасной камере УКЛС. Видеоотзыв
Отзыв клиента. Сушка пиломатериалов в инфракрасной камере.
Сушка бруса в инфракрасной камере УКЛС. Видеоотзыв
Сушка бруса 150 x 150 мм в инфракрасной камере УКЛС
