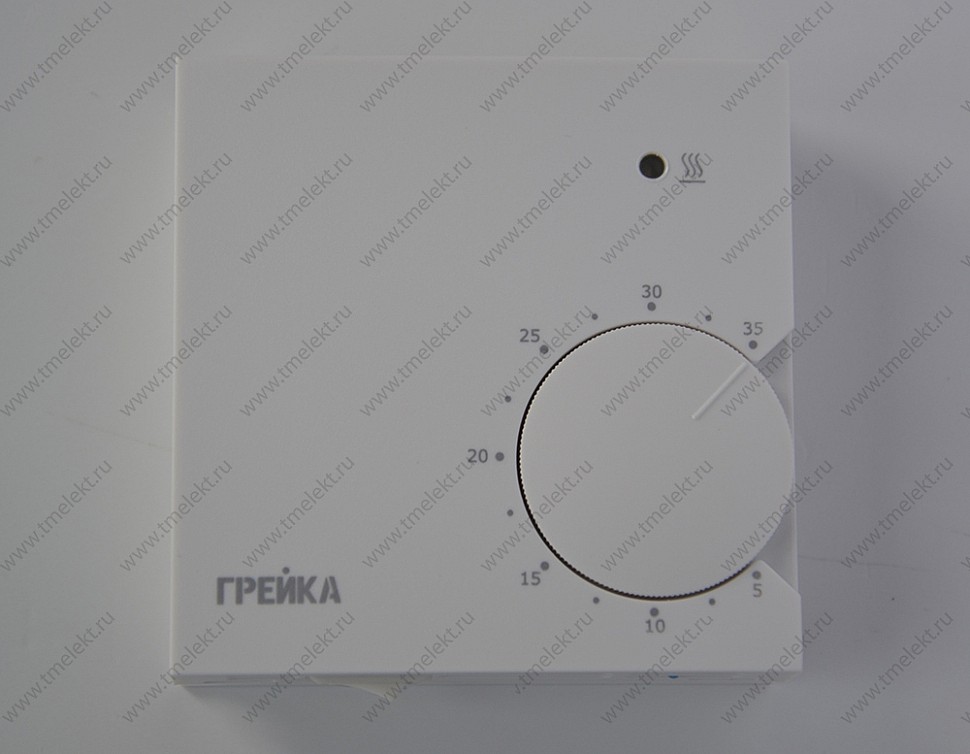

Терморегулятор Грейка V-01

Обзор терморегулятора Грейка V-01 для греющего потолка и других нагревательных приборов. Разработан в России.

Назначение и принцип работы терморегулятора

Терморегулятор Грейка V-01 – регулятор температуры, предназначенный для управления системами обогрева. Удобно включается при помощи выключателя на нижнем торце – и дальше работает в автоматическом режиме.

У прибора есть встроенный датчик, который постоянно отслеживает в помещении внутреннюю температуру. При выходе температурных параметров воздуха помещения за пределы допустимого коридора воздушный датчик включает либо отключает электропитание системы обогрева.

Технические характеристики Грейка V-01

• Тип терморегулятора – электронный.
• Тип монтажа – накладной.
• Программируемый режим – нет.
• Напряжение, Uном – 220 В, 50 Гц.
• Мощность нагрузки, max – 3520 Вт.
• Ток нагрузки, max – 16 A.
• Потребляемая мощность терморегулятора – 2 Вт.
• Диапазон регулирования температуры – 5–35 °С.
• Погрешность регулирования – ±0.5 °С.
• Встроенный датчик температуры – да.
• Выносной датчик температуры – нет.
• Степень защиты – IP 20.
• Цвет – белый.

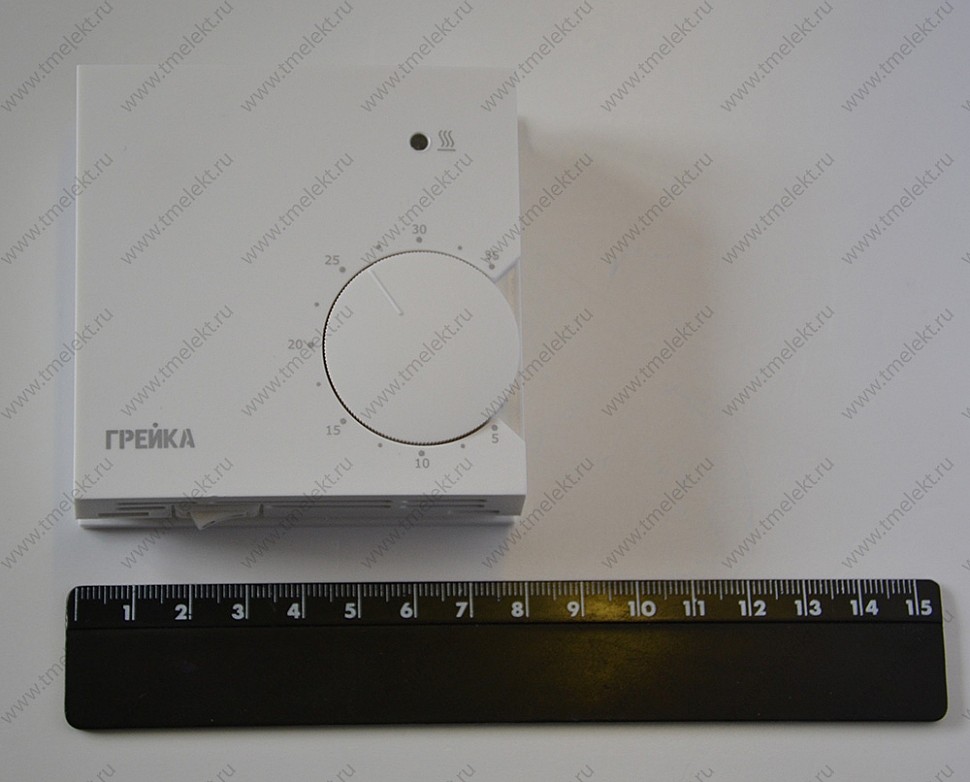

• Габаритные размеры – 88 x 88 x 28 мм.
• Вес брутто – 150 г.
• Гарантия – 1 год.
• Страна производитель – Россия.

Описание устройства терморегулятора Грейка V-01

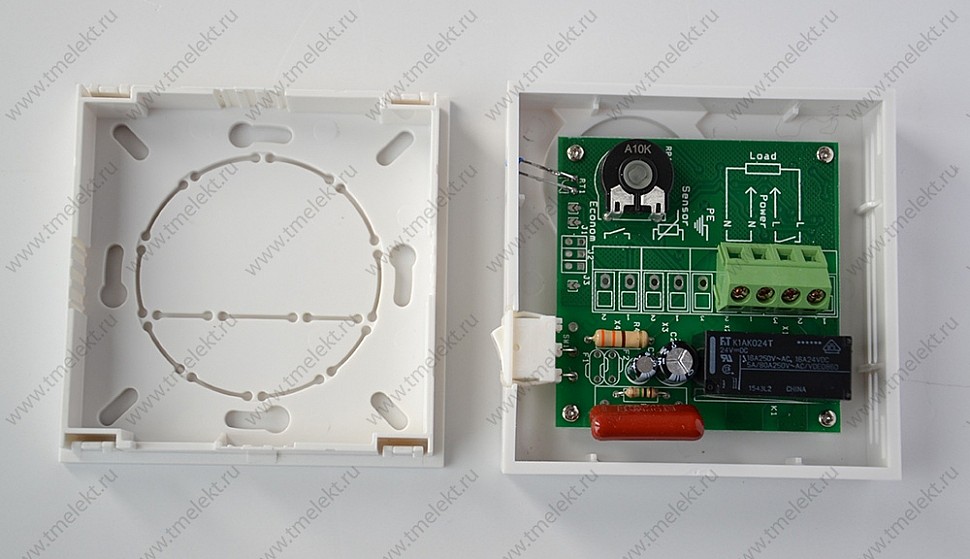

Грейка V-01 имеет две составные части: монтажное основание и лицевую панель. Основание крепится к несущей поверхности, на него фиксируется лицевая панель. Соединяются между собой панель и основание на четыре пластиковые защелки.

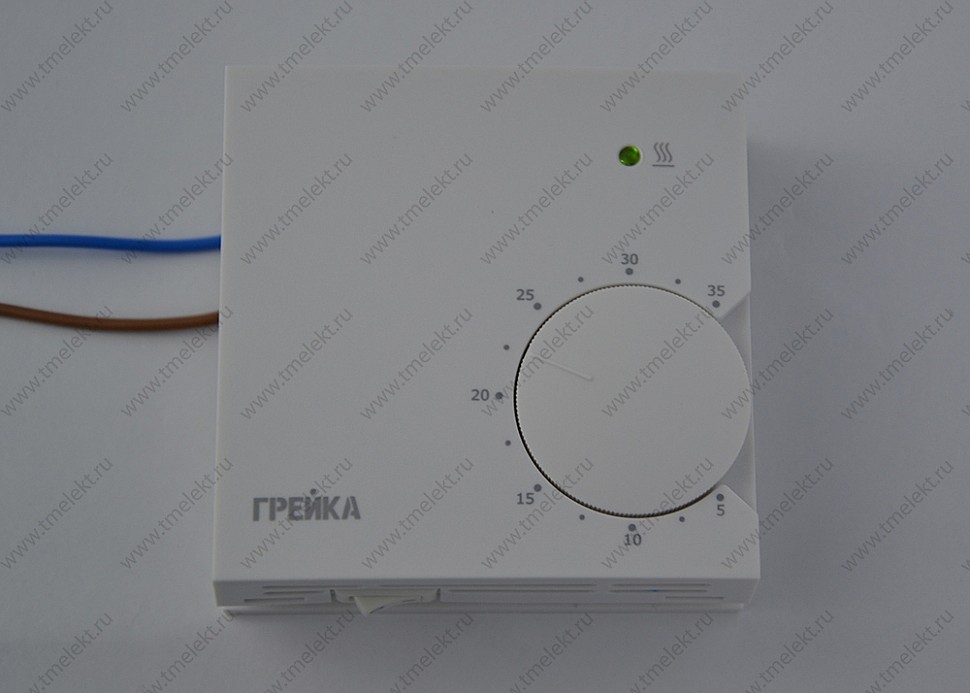

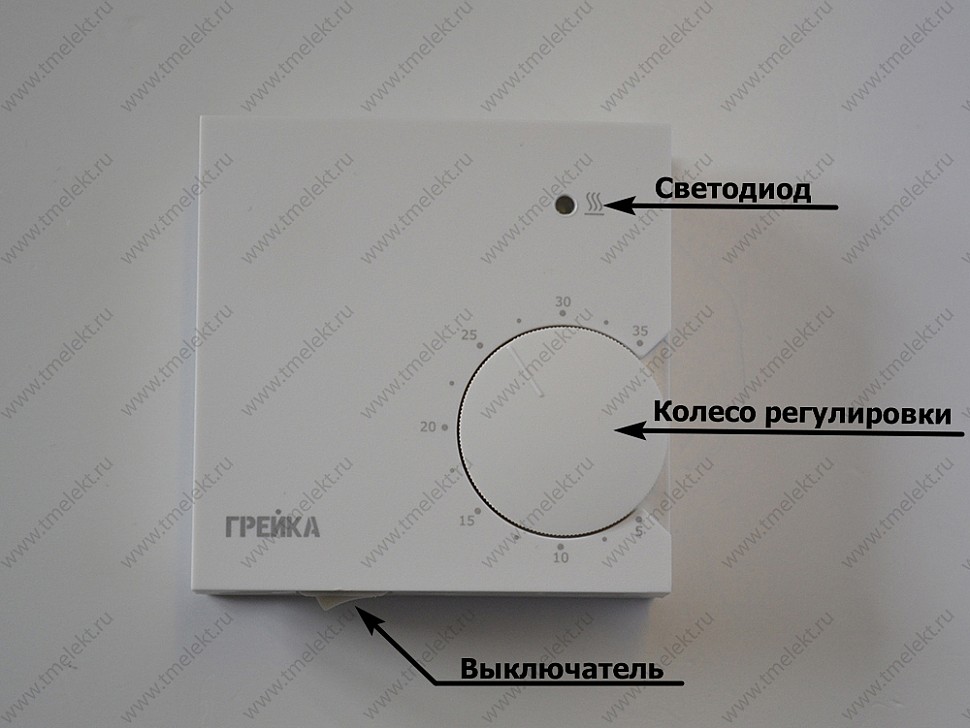

Снаружи на панели размещены органы управления устройством и двухцветный индикатор:

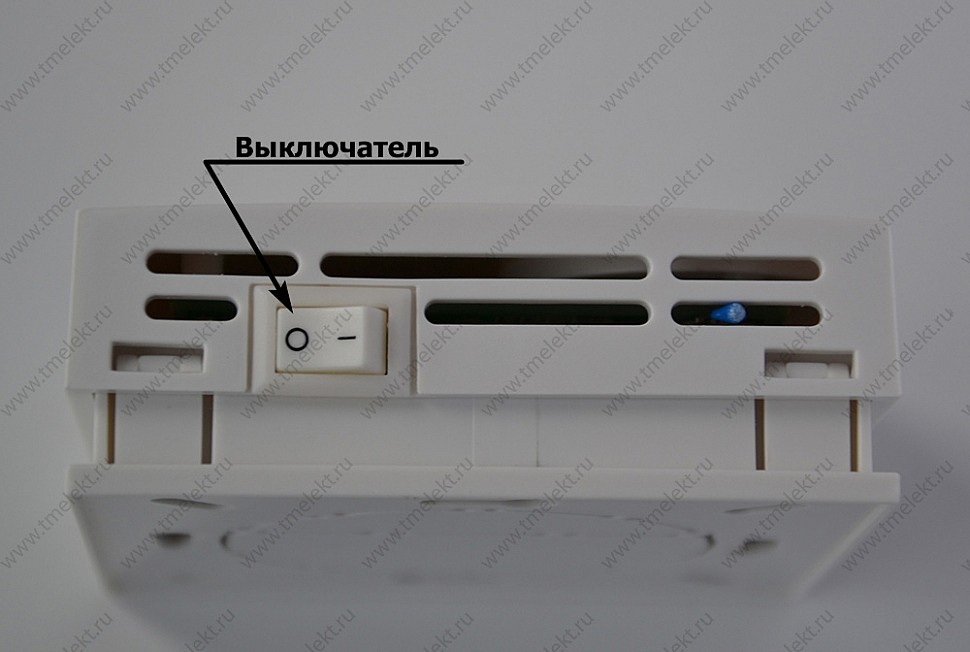

• выключатель терморегулятора на нижнем торце прибора;
• регулировочное колесо, позволяющее задать требуемые параметры температуры;

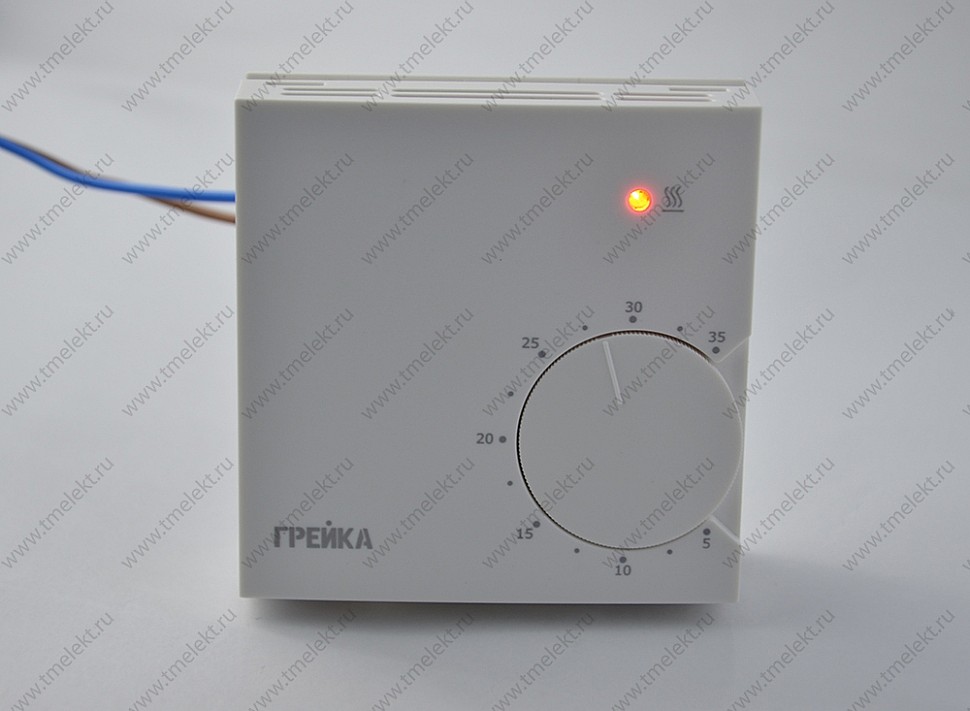

• двухцветный светодиод, который сигнализирует о том, что система работает. Он сообщает о состоянии обогрева (красный цвет – обогрев работает, зеленый – система отключена).

Наличие светодиода упрощает информирование владельца о состоянии отопительной системы.

Схема подключения терморегулятора Грейка V-01

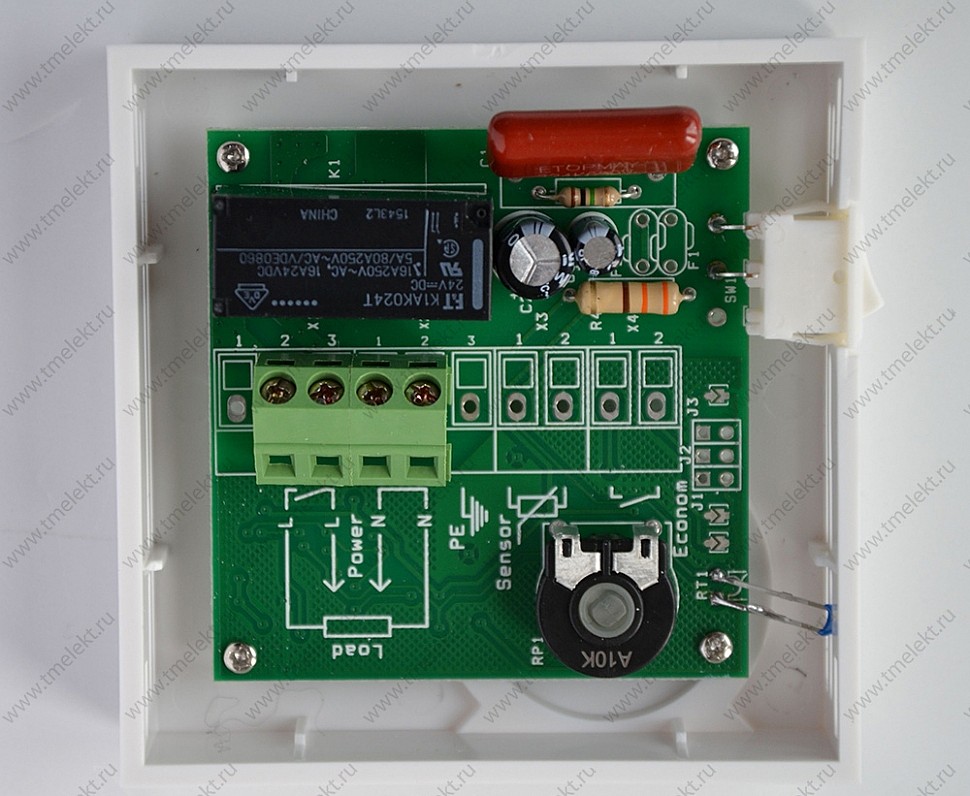

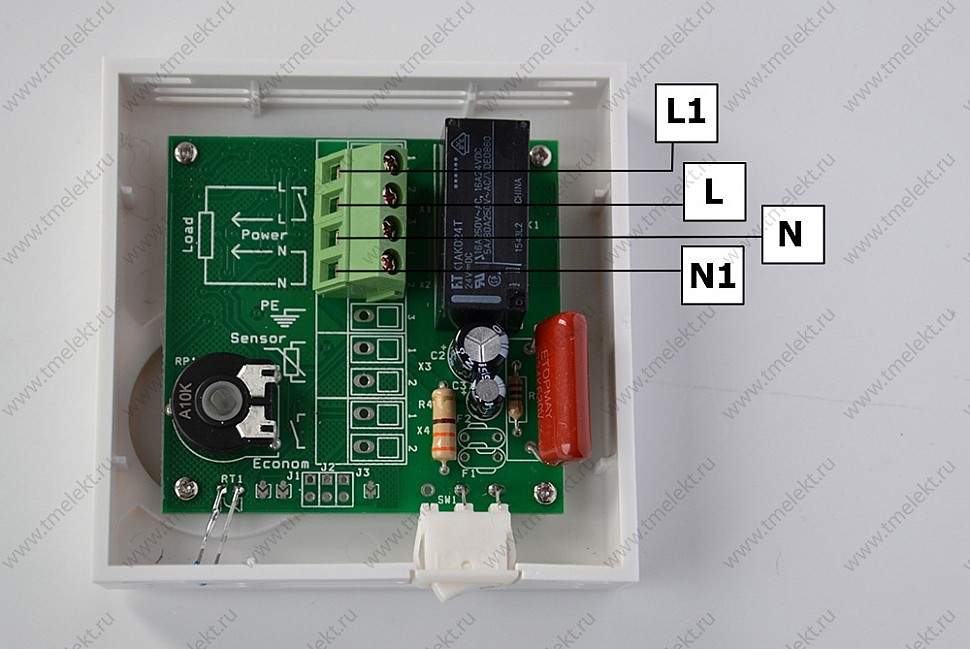

Для подключения у прибора предусмотрено четыре контакта. К внутренним контактам N (ноль) и L (фаза) подключаем питание от электрощита. Между ними надпись POWER – не ошибетесь.

От верхнего контакта с маркировкой L1 (фаза) пускаем фазный провод на нагреватели. От противоположного контакта с маркировкой N1 (ноль) пойдет нулевой провод на нагреватели. В случае когда провод N1 к нагревателям идет напрямую от электрощита, к терморегулятору Грейка V-01 подводим только питающий провод N (ноль). Маркировка контактов:

• L – точка подключения фазного провода питания, идущего от электрощита;
• N – точка подключения нулевого провода питания, идущего от электрощита;
• L1 – точка подключения фазного провода, идущего на нагреватель;
• N1 – точка подключения нулевого провода, идущего на нагреватель.

Порядок монтажа терморегулятора Грейка V-01

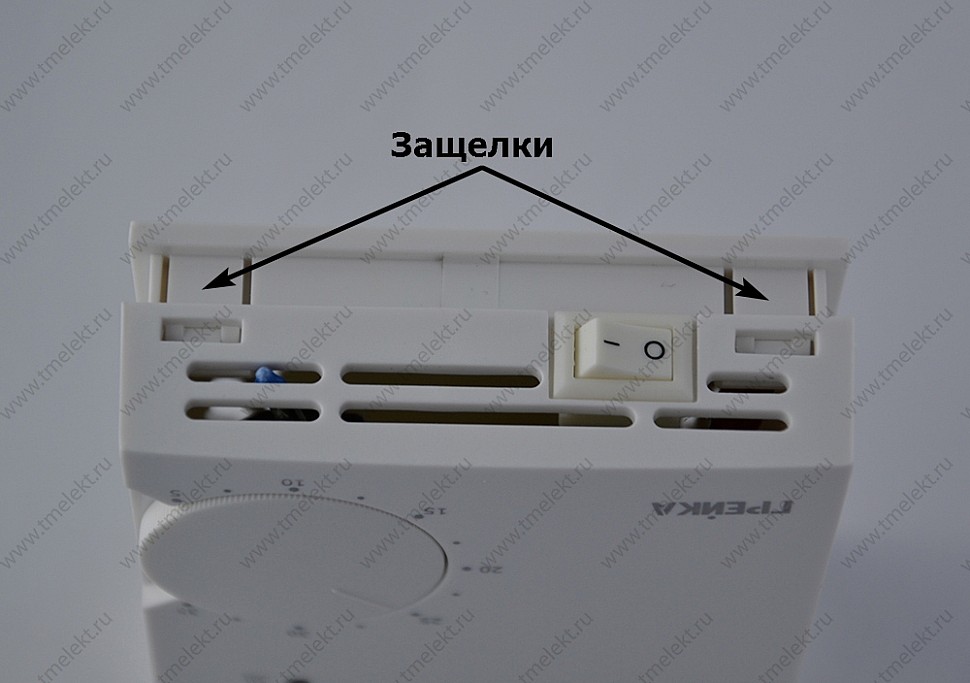

1. Для разборки устройства перед монтажом требуется аккуратно нажать на две верхние или нижние защелки (пальцами или можно воспользоваться отверткой) – и монтажное основание легко отделяется от лицевой панели.

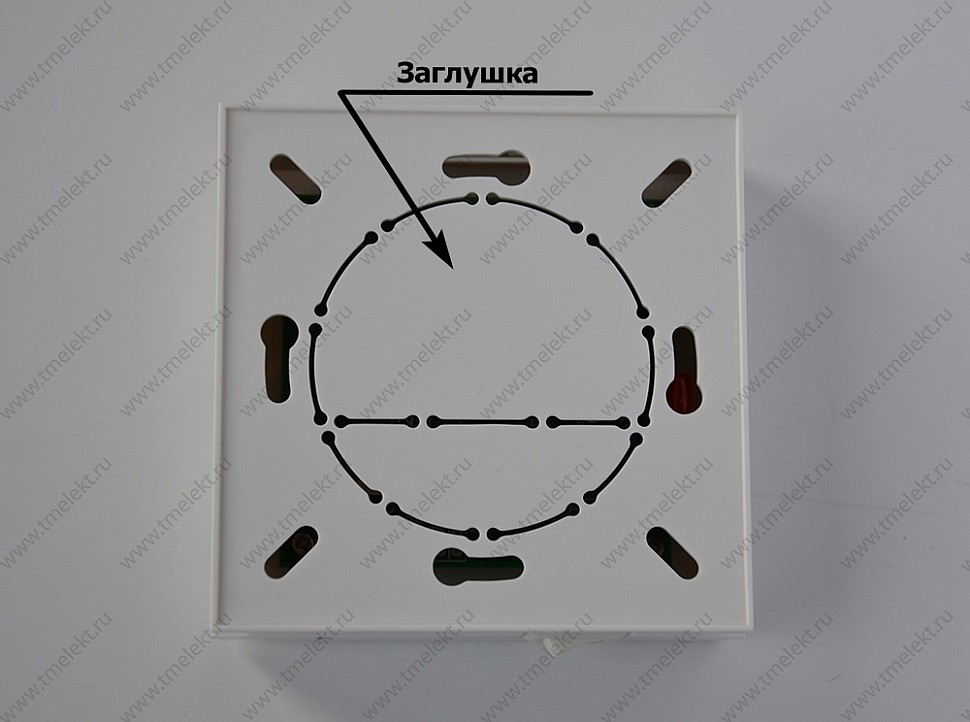

2. Устанавливаем основание на стену, крепим и подводим провода к контактам. Для скрытой проводки удаляем (полностью или частично) специальную заглушку на дне основания.

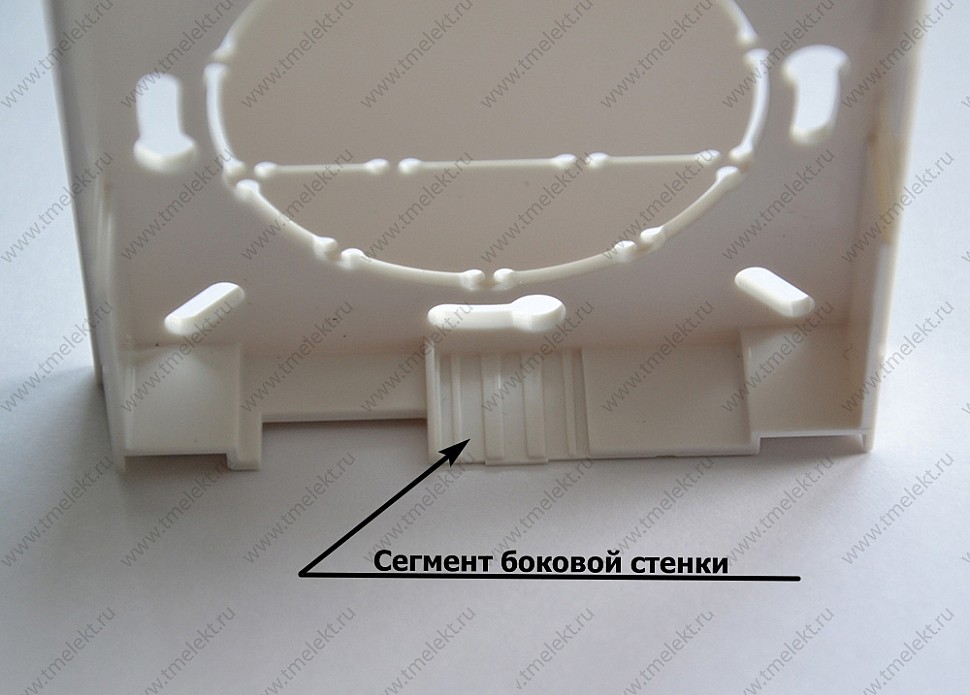

Для открытой проводки убираем сегмент боковой стенки с одной из четырех сторон основания.

3. Устанавливаем лицевую панель на монтажное основание.

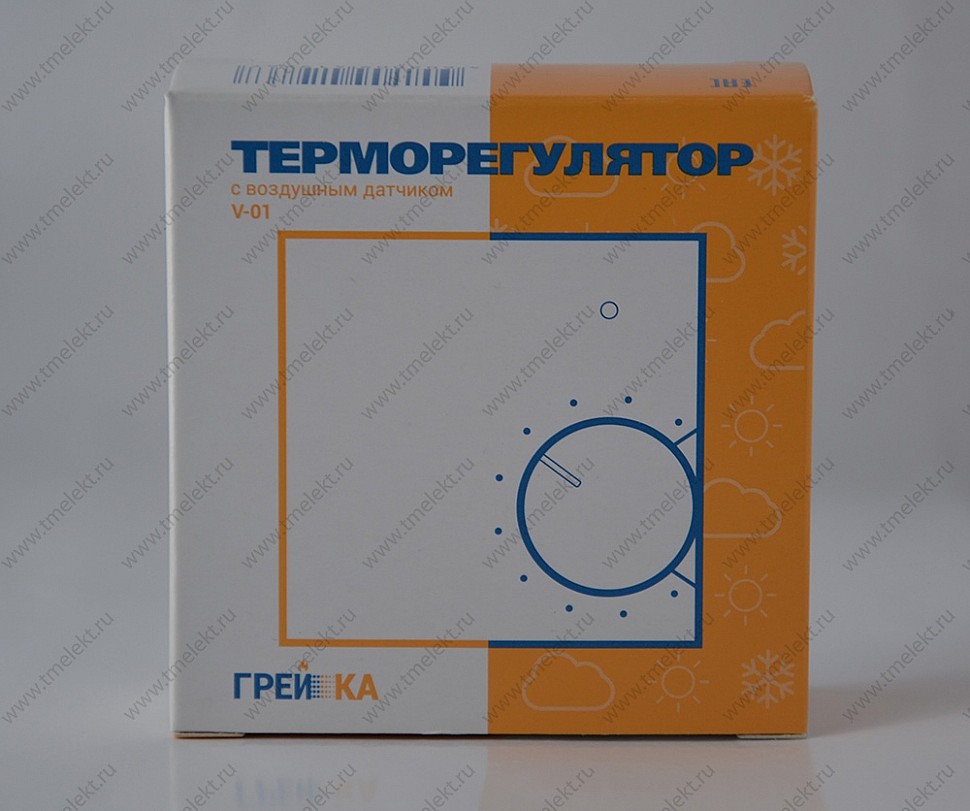

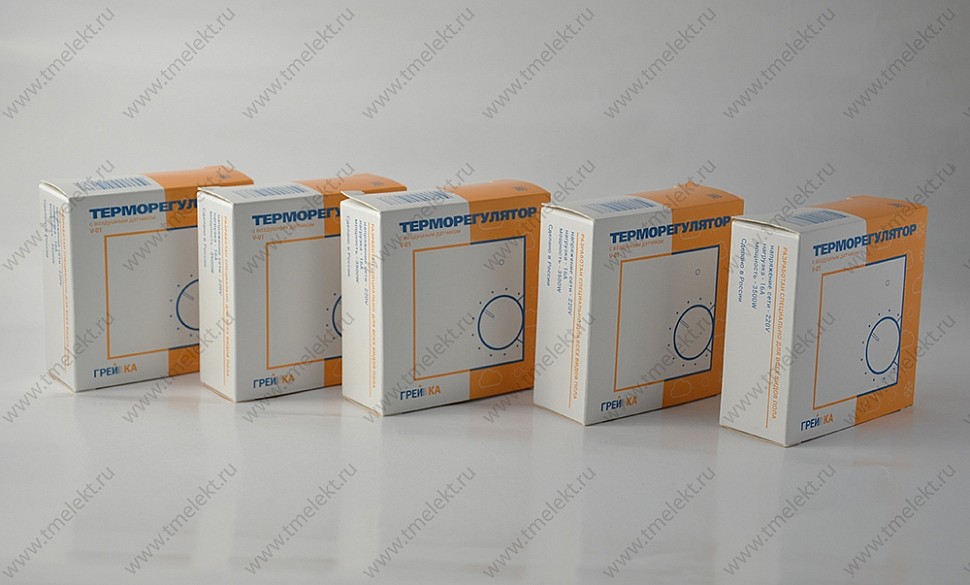

Комплект поставки прибора

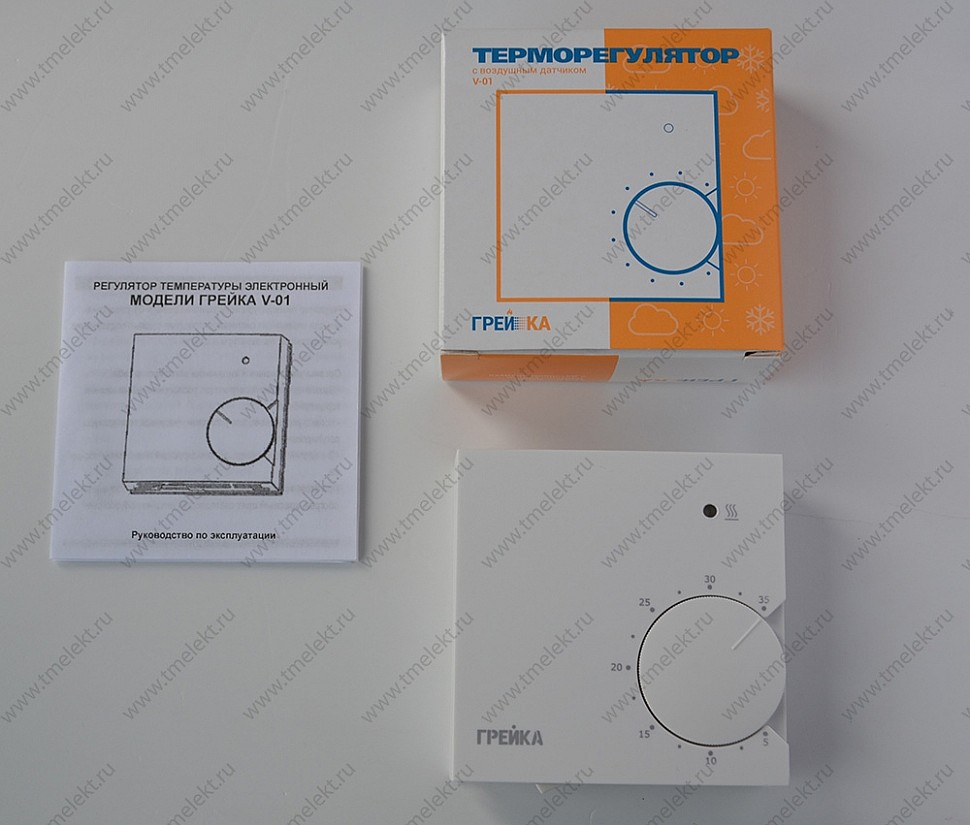

В комплект терморегулятора Грейка V-01 включены:

• терморегулятор Грейка V-01 – 1 шт.;
• паспорт изделия с инструкцией и схемой подключения – 1 шт.;
• упаковка – 1 шт.
